MICROSQUIRT V3
ADAPTER

BOSCH MOTRONIC PLUG&PLAY INTERFACE

Scheda adattatrice sviluppata per integrare una MicroSquirt V3 nel contenitore e nel cablaggio originale Bosch Motronic, mantenendo il connettore ECU originale e creando un'installazione ordinata e reversibile.

AUTOMOTIVEECU INTERFACEPLUG&PLAY
Adattatore Bosch Motronic per MicroSquirt V3 installato nel contenitore ECU
01
THE PROJECT

ORIGINAL HARNESS.
MODERN ECU.

Il progetto nasce per utilizzare MicroSquirt V3 su un impianto Bosch Motronic senza ricostruire il cablaggio motore.

La PCB riprende il formato necessario per essere installata nel contenitore ECU originale e interfaccia il connettore Motronic con la centralina MicroSquirt.

Sulla scheda sono integrate anche le interfacce ausiliarie previste dal progetto, tra cui collegamenti CAN, seriali e predisposizioni per funzioni aggiuntive.

CONTROL ARCHITECTURE

PLUG&PLAY PATH

01ORIGINAL
HARNESSBOSCH MOTRONIC
→OEM CONNECTOR
02FC MOTORPART
ADAPTERSIGNAL INTERFACE
→ECU I/O
03MICROSQUIRT
V3ENGINE CONTROL
02 / HARDWARE

DESIGN TO REALITY

Dalla PCB progettata attorno al contenitore Motronic all'hardware reale con MicroSquirt V3 installata.

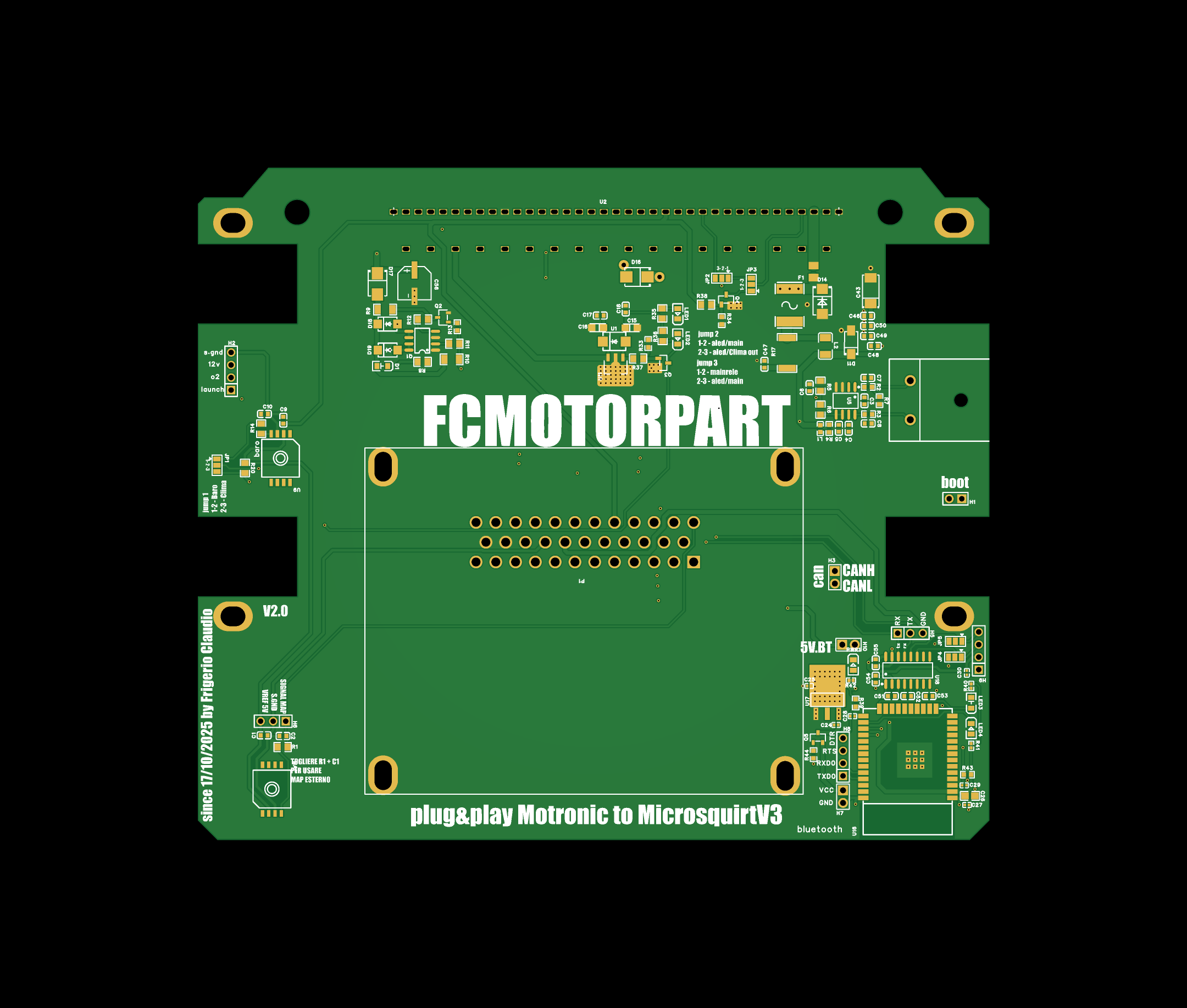

PCB DESIGNPCB front adattatore Bosch Motronic MicroSquirt V3

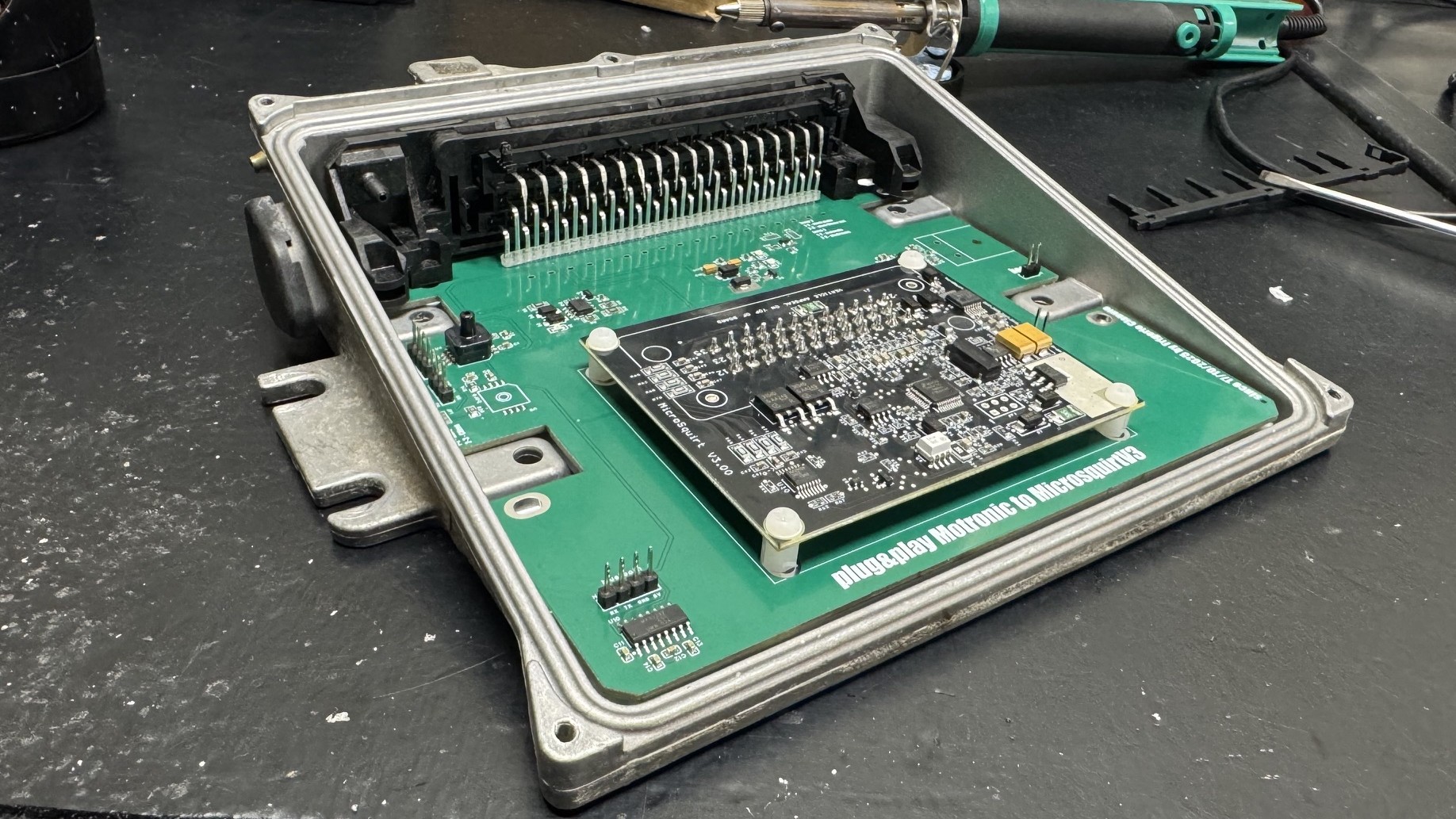

REAL HARDWAREAdattatore MicroSquirt V3 assemblato nel contenitore Bosch Motronic

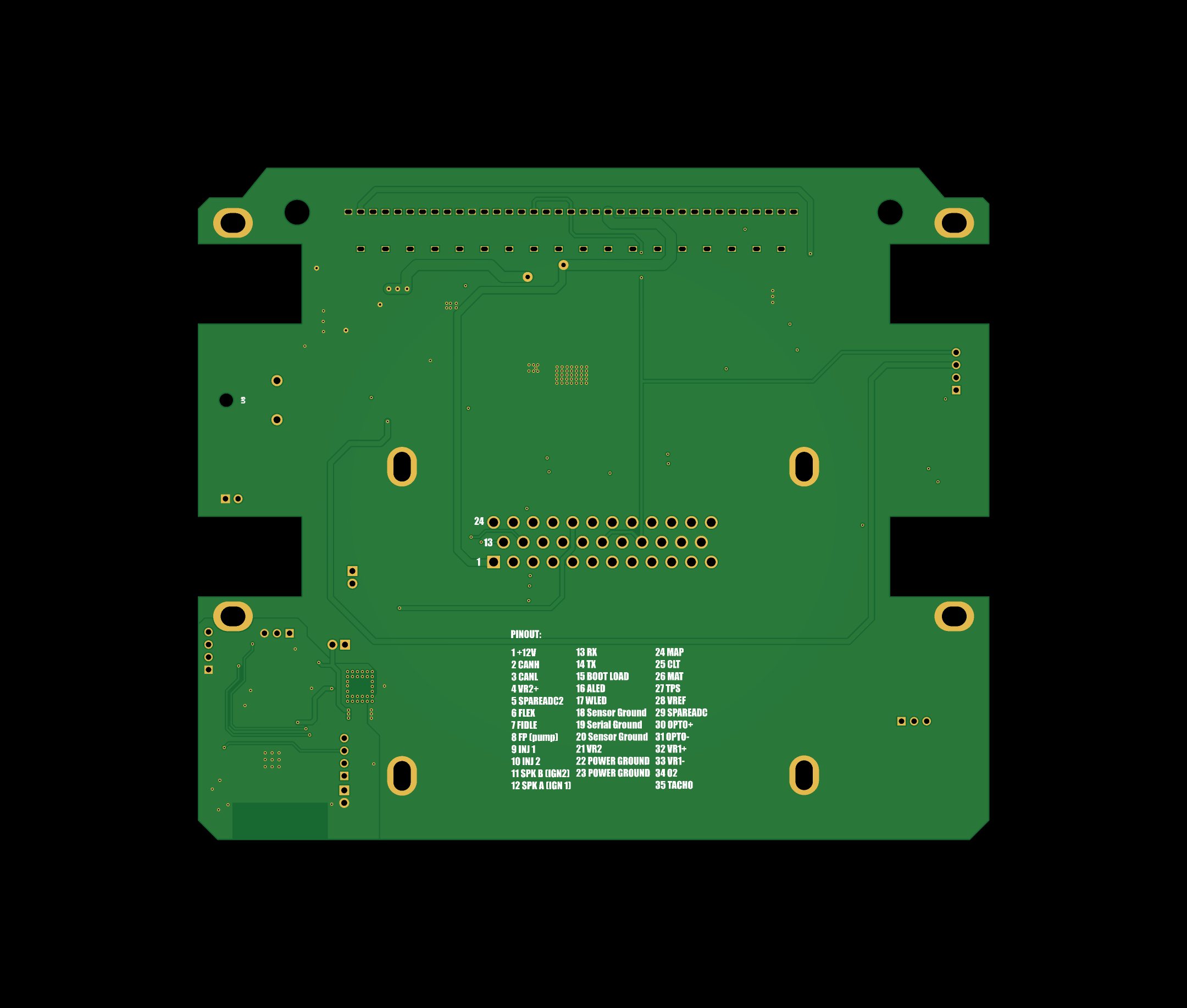

PCB rear e pinout adattatore MicroSquirt V3
03 / INTERFACE

OEM CONNECTOR.
DIRECT INTERFACE.

MOTRONICConnessione al cablaggio motore tramite il connettore ECU originale
MICROSQUIRTInterfaccia dedicata alla MicroSquirt V3 installata sulla scheda
CANConnessioni CANH e CANL predisposte sulla PCB
SERIALConnessioni di comunicazione e predisposizioni di servizio integrate
04 / GALLERY

DEVELOPMENT

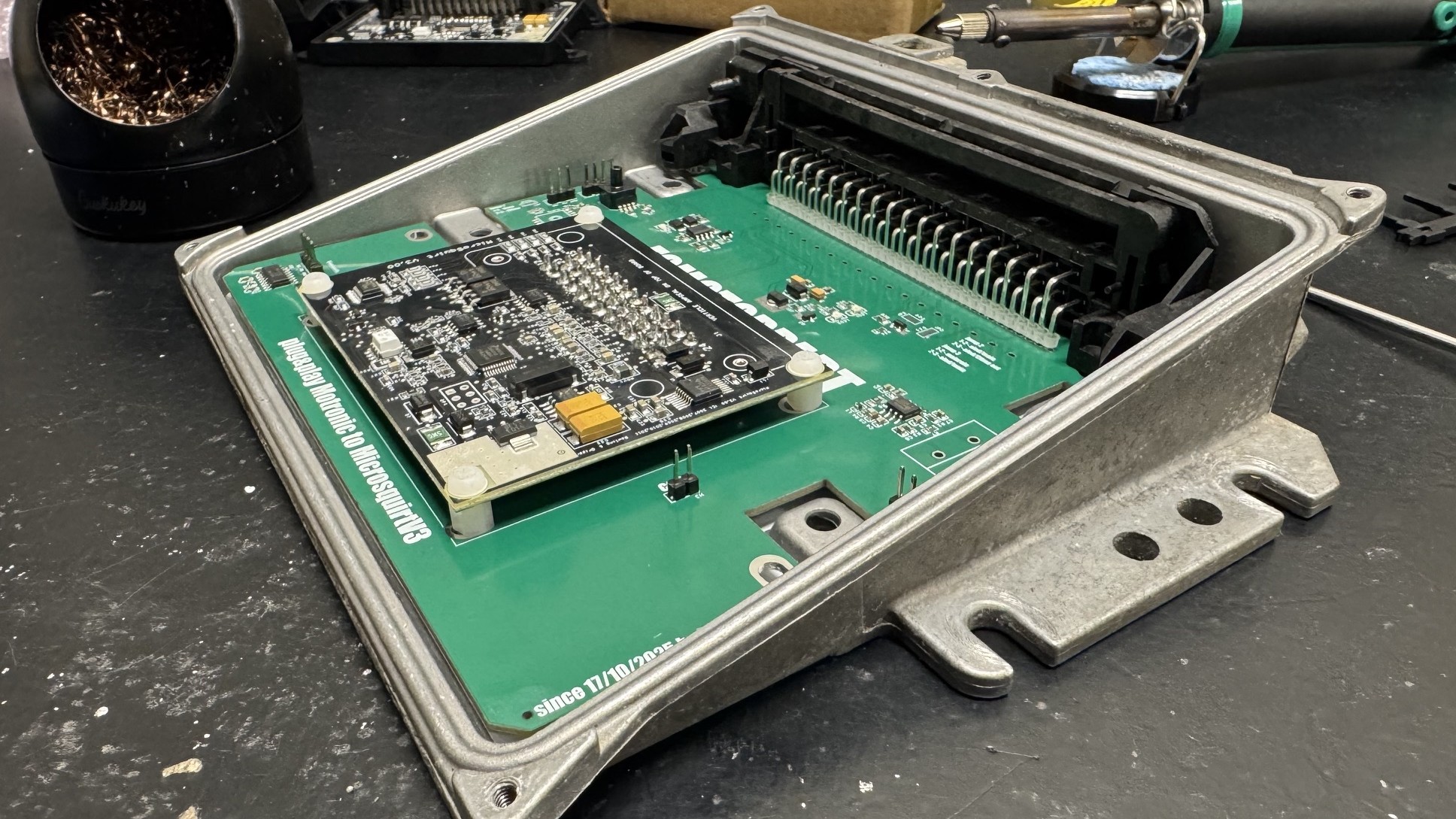

MicroSquirt V3 montata sulla PCB adattatrice
MICROSQUIRT V3 INSTALLATION

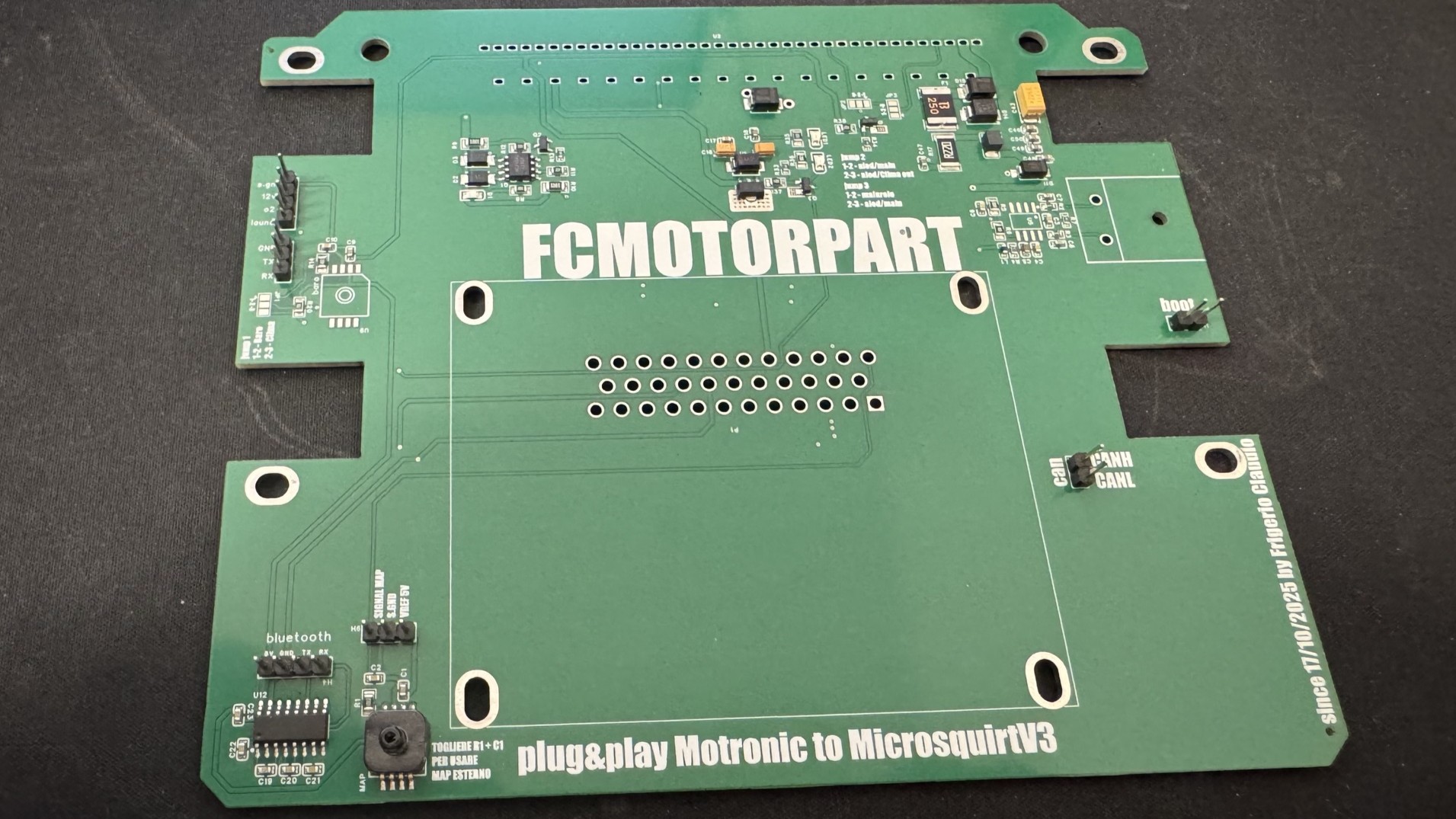

Vista PCB adattatore Bosch Motronic
ADAPTER PCB

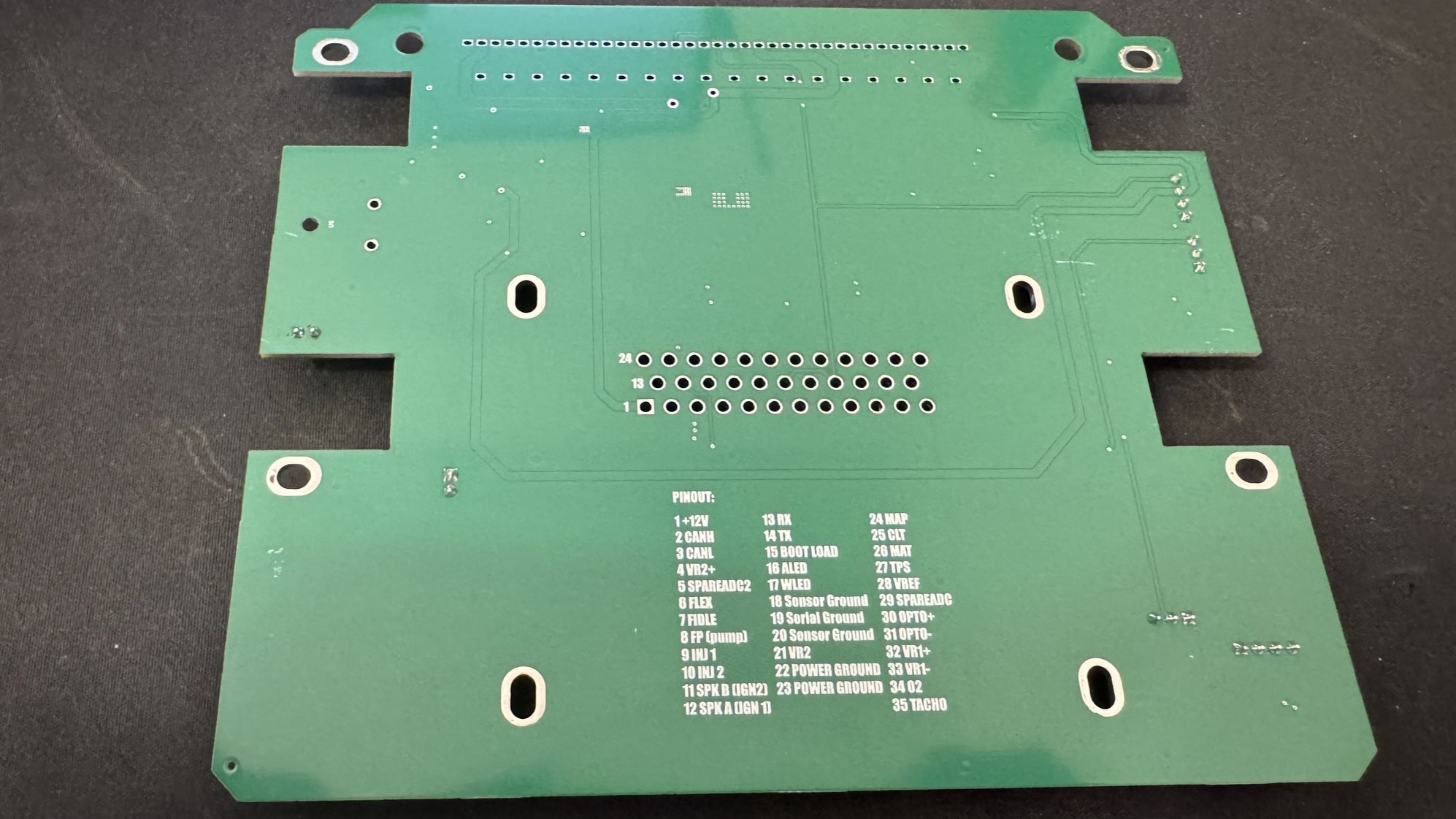

Retro PCB adattatore Bosch Motronic
PCB REAR SIDE
PROJECT DEVELOPMENT
CONCEPT01
PROTOTYPE02
TESTING03
COMPLETED04
