MICRO
SQUIRT V3

COMPACT ENGINE MANAGEMENT ECU

Centralina compatta e completamente assemblata per la gestione di motori benzina Otto e Wankel. La piattaforma può lavorare come ECU motore, controller trasmissione oppure nodo I/O programmabile collegato tramite CAN Bus.

ECUCAN BUSEMBEDDED

THE CONTROLLER

COMPACT ECU.
REAL FLEXIBILITY.

MicroSquirt V3 porta le funzioni fondamentali di un sistema di engine management programmabile in un contenitore compatto e robusto, pronto per l'installazione sul veicolo.

In configurazione ECU è adatta a motori benzina da 1 a 8 cilindri, compresi motori Wankel, con due canali di iniezione e fino a quattro canali dedicati alla gestione dell'accensione.

La piattaforma non è limitata al solo controllo motore: caricando il firmware appropriato può essere utilizzata anche per la gestione della trasmissione o come espansione I/O programmabile in comunicazione CAN con una ECU principale.

APPLICATION

ONE CORE. MULTIPLE ROLES.

01ENGINE
ECUFUEL / IGNITION

→FIRMWARE

02MICRO
SQUIRT V3HARDWARE V3

→CAN BUS

03TCU /
I-OEXPANSION

02 / HARDWARE

READY FOR THE VEHICLE

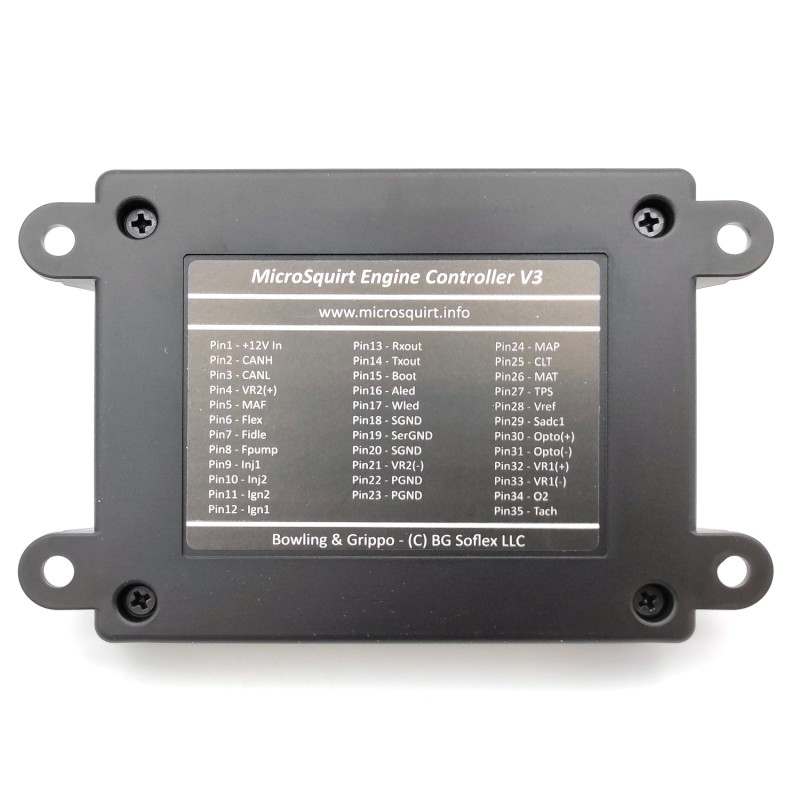

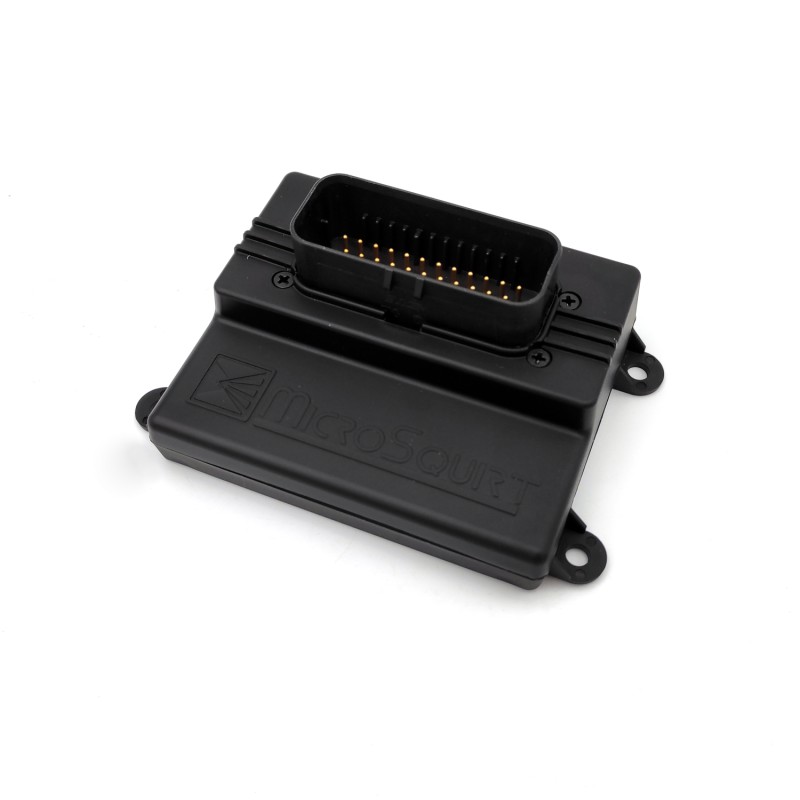

Hardware V3 completamente assemblato in contenitore compatto con connettore automotive. Una soluzione pensata per installazioni dove ingombri ridotti, semplicità di cablaggio e versatilità di configurazione sono prioritari.

MODULE

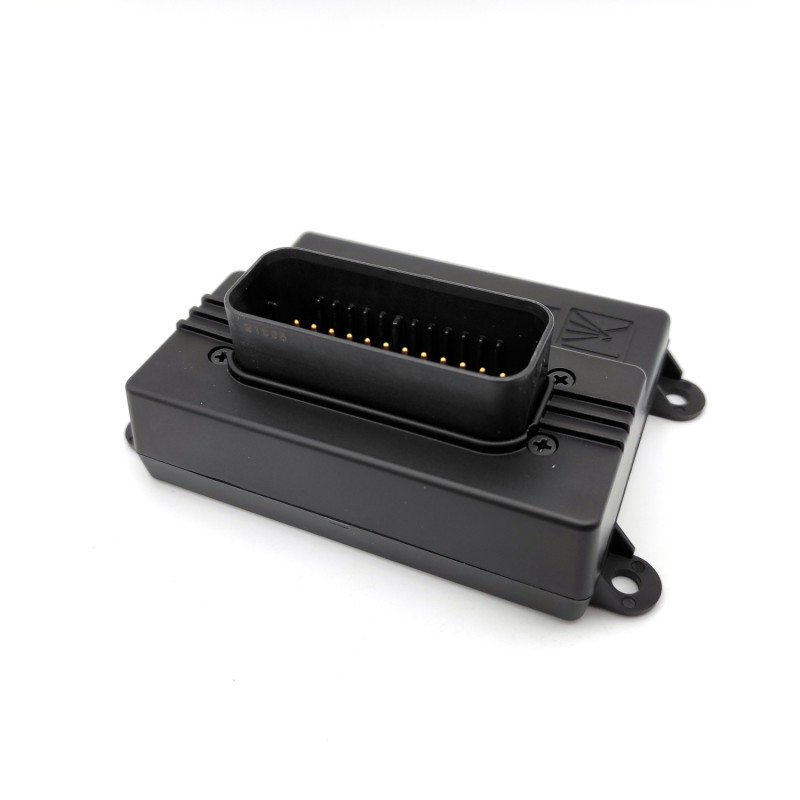

INTEGRATION MicroSquirt embedded integration

03 / ENGINE MANAGEMENT

CONFIGURABLE.
FLEXIBLE.

LOADSpeed Density, Alpha-N e MAF, con possibilità di blending tra strategie

INJECTIONRisoluzione 0,66 µs, due canali iniettori e possibilità di doppio iniettore per cilindro

IGNITIONFino a 4 canali bobine e supporto di numerose ruote foniche OEM con sensori Hall o VR

TABLESTabelle iniezione e accensione 16 × 16, cambio mappa e doppia mappa Fuel / Ignition / Boost

LAMBDACorrezione carburazione tramite sonda lambda e mappa Target AFR

AUXBoost control, Flex Fuel, arricchimento accelerazione e correzione barometrica

RACING2-Step, Launch Control, flat shift e taglio accensione per cambio sequenziale

WANKELSupporto 2 rotori con gestione separata dell'accensione primaria e secondaria

04 / I-O EXPANSION

PROGRAMMABLE I/O

Con firmware dedicato il modulo può essere utilizzato come espansione ingressi/uscite programmabile collegata alla ECU principale tramite CAN Bus.

7 × ANALOG INIngressi analogici 0–5 V

2 × VR / HALLIngressi per segnali velocità ruota

2 × HALL / SWITCHIngressi Hall oppure ingressi digitali per interruttori e pulsanti

1 × SWITCH INIngresso digitale per interruttore o pulsante

2 × 7 A PWMUscite di potenza PWM

4 × 1 A PWMUscite PWM a media corrente

1 × 0.2 A PWMUscita PWM 0–12 V a bassa corrente
